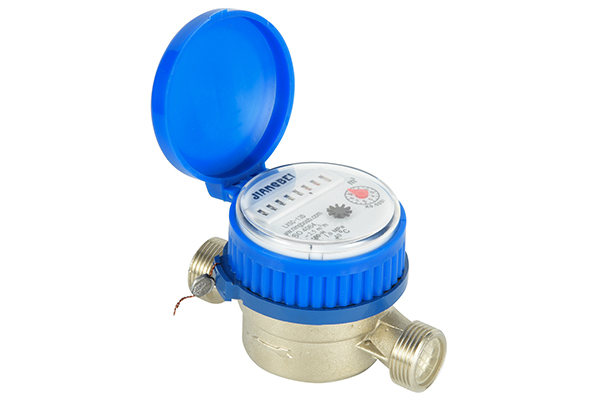

旋翼單流干式水表
- 產品型號：LXSC-D、LXSC-Ds
- 精度級別：B級或C級/R160
- 品牌名稱：甬誠/靈泉/JIANGBEI
- 產品產地：浙江寧波
- 生產廠家：寧波市江北水表廠
- 詢價熱線：+86 133 3662 2678
產品詳情
一、視頻實拍
二、產品簡介
旋翼單流干式水表，用于一個居民單元或者家庭測量流經自來水管道飲用冷(熱)水的總量。生產標準為ISO4064 (GB/T 778-2007)。
三、產品類型

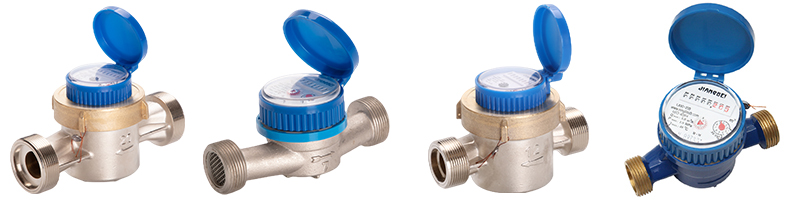

LXSC-15D3-40D3(冷水/防磁)和LXSC-15D5-40D5(冷水/不防磁)

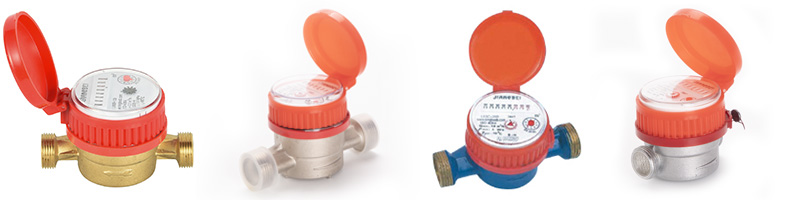

LXSCR-15D3-40D3(熱水/防磁)

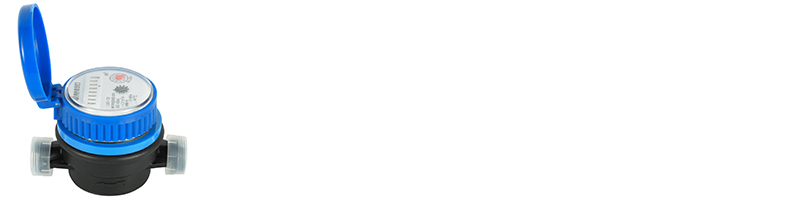

LXSC-Ds(塑殼)
四、主要特點
1. 體積小、重量輕；
2. 磁性傳動，防磁，本表可防止外部磁場干擾；
3. 干式計數器采用真空密封，防止冷凝霧化，可長期保持讀數清晰；
4. 計數器采用320°和360°兩種轉動，方便讀數；
5. 計量精度高，該表各項技術指標符合ISO4064 B級或C級標準(R80、R100、R125、R160標準)；
6. 銅殼可選本色，噴塑或鍍鎳，本表另有塑料表殼可供選擇；
7. 帶進水口濾網；
8. 可帶脈沖輸出；
9. 可適用于≤50℃冷水或≤90℃熱水；
10. 水壓≤1MPa或1.6MPa(即10bar或16bar)。
五、流量技術參數
| 公稱口徑 | 英寸 | 計量等級 | Qmax | Qn | Qt | Qmin | 最小讀數 | 最大讀數 |
| 最大流量 | 常用流量 | 分界流量 | 最小流量 | |||||
| DN(mm) | m3/h | L/h | m3 | |||||
| 15 | 1/2" | B | 3 | 1.5 | 120 | 30 | 0.00005 | 99999 |
| C | 22.5 | 15 | ||||||
| 20 | 3/4" | B | 5 | 2.5 | 200 | 50 | 0.00005 | 99999 |
| C | 37.5 | 25 | ||||||
| 25 | 1" | B | 7 | 3.5 | 280 | 70 | 0.00005 | 99999 |
| C | 52.5 | 35 | ||||||
| 公稱口徑 | DN(mm) | 15 | 20 | 25 |
| 英寸 | ?" | ?" | 1" | |
| Q?(m3/h) | 3.125 | 5 | 7.875 | |
| Q?(m3/h) | 2.5 | 4 | 6.3 | |
| R80 | Q?(L/h) | 50 | 80 | 126 |
| Q?(L/h) | 31.25 | 50 | 78.75 | |
| R100 | Q?(L/h) | 40 | 64 | 100.8 |
| Q?(L/h) | 25 | 40 | 63 | |
| R125 | Q?(L/h) | 32 | 51.2 | 80.64 |
| Q?(L/h) | 20 | 32 | 50.4 | |
| R160 | Q?(L/h) | 25 | 40 | 63 |
| Q?(L/h) | 15.62 | 25 | 39.37 | |
| 最小讀數(m3) | 0.00005 | 0.00005 | 0.00005 | |
| 最大讀數(m3) | 99999 | 99999 | 99999 | |
| 最大承受壓力(MAP) | 16 | 16 | 16 | |
| 壓損(ΔP) | 63 | 63 | 63 | |

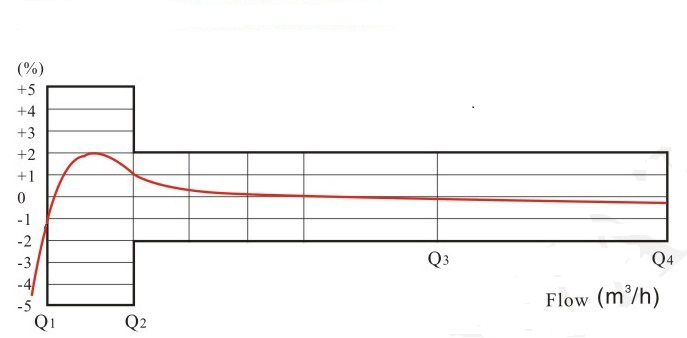

六、最大允許誤差
① 低區(Q?≤Q＜Q?)最大允許誤差為±5%
② 高區(Q?≤Q≤Q?)最大允許誤差為±2%(熱水表±3%)

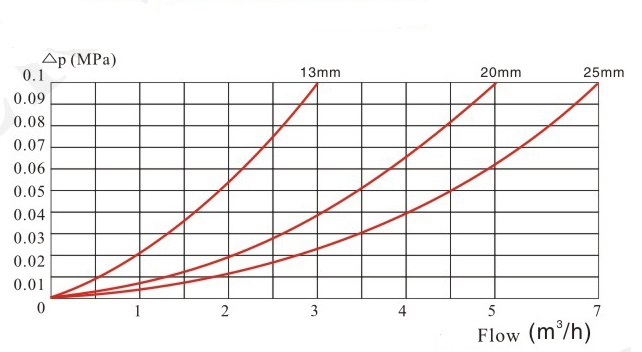

七、壓力損失曲線

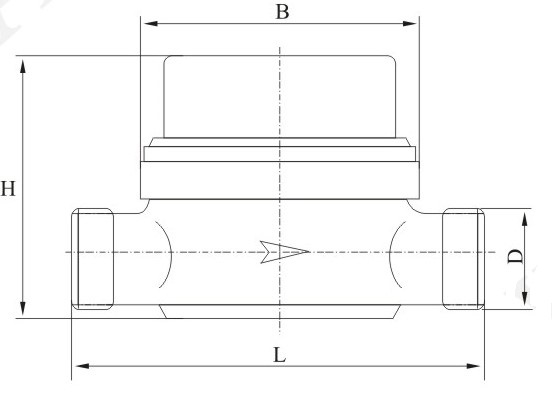

八、外形及規格尺寸
| 公稱口徑 | 長 | 寬 | 高 | 連接螺紋 |
| DN | L | B | H | |
| mm | D | |||
| 15 | 110 | 79.5 | 84 | G?B |
| 20 | 130 | 79.5 | 84 | G1"B |
| 25 | 160 | 79.5 | 84 | G1?B |
